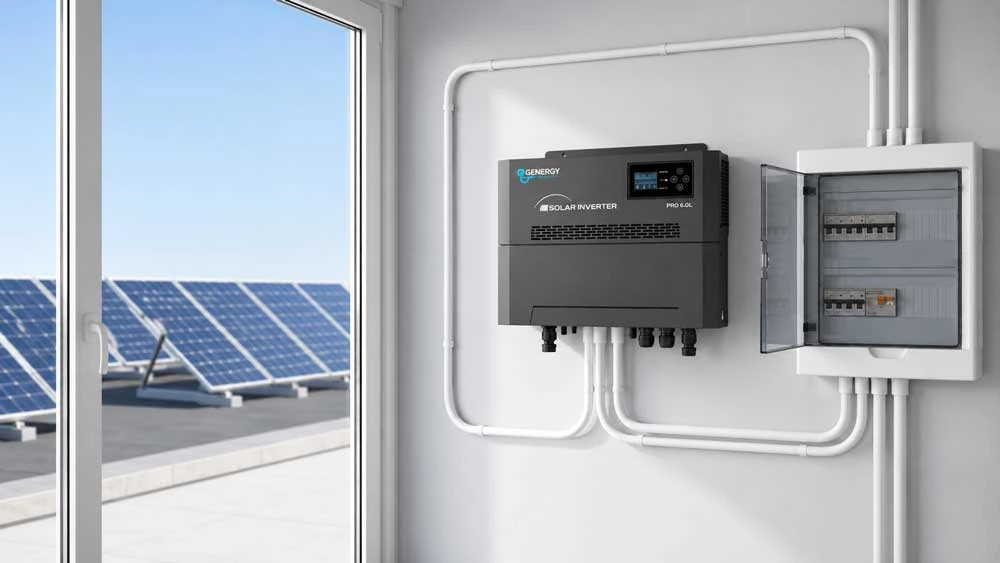

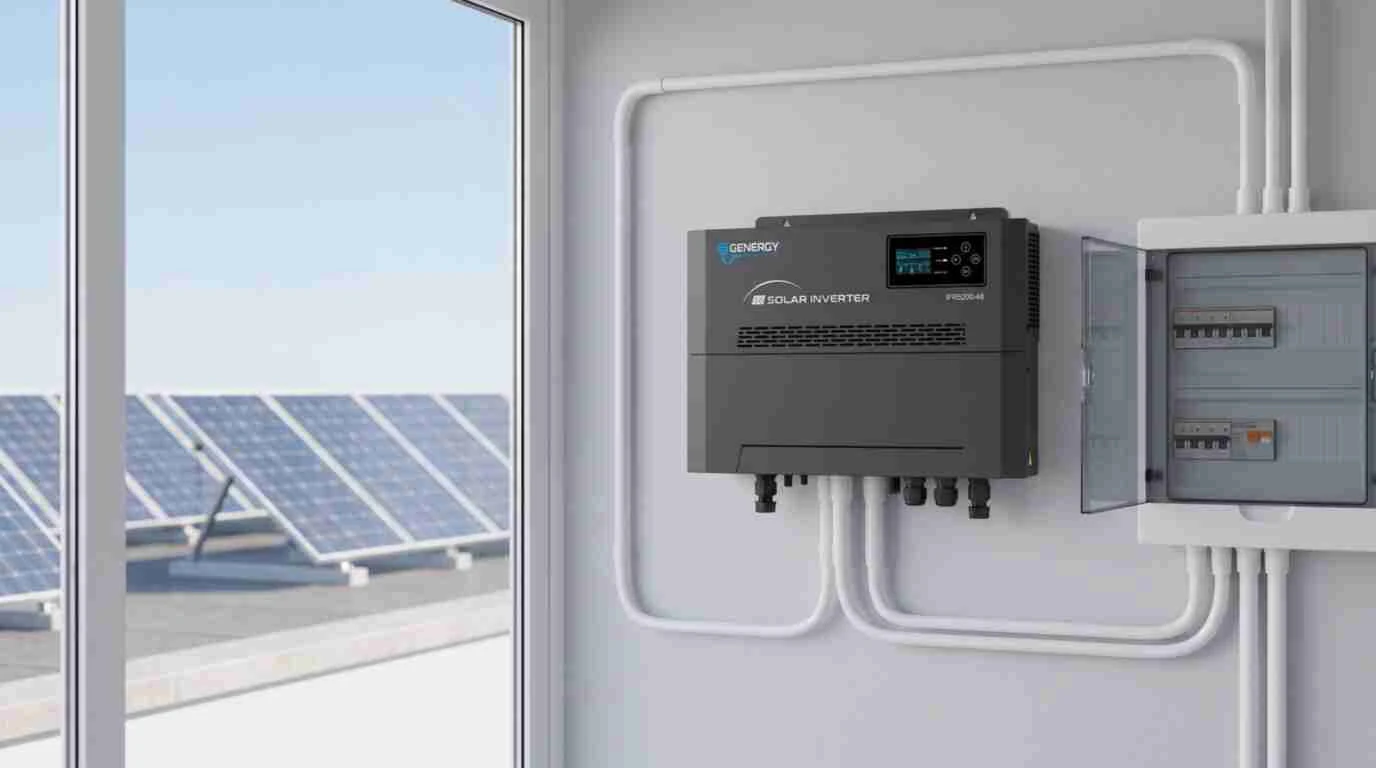

Cómo conectar una placa solar a la red eléctrica paso a paso
Conectar una placa solar a la red eléctrica no consiste en enchufar directamente el panel al cuadro de casa. Para que la energía generada por los paneles pueda usarse de forma segura en una vivienda o instalación, hace falta un sistema fotovoltaico con los componentes adecuados.
El elemento clave es el inversor de conexión a red. Los paneles solares generan electricidad en corriente continua —CC—, mientras que la instalación eléctrica doméstica funciona en corriente alterna —CA—. El inversor se encarga de convertir esa corriente continua en corriente alterna sincronizada con la red eléctrica de la vivienda.
En otras palabras: los paneles captan la energía solar, el inversor la transforma y el cuadro eléctrico la distribuye hacia los consumos de la casa.
Aun así, hay que dejar algo claro desde el principio: la conexión a red debe realizarse con cableado, protecciones y legalización adecuados. No es una instalación improvisada. Hay tensión eléctrica, riesgo de fallo, normativa y requisitos técnicos que deben respetarse.
Antes de empezar: una placa solar no se conecta directamente a la red
Una placa solar no debe conectarse directamente a un enchufe ni al cuadro eléctrico sin los equipos necesarios.
El panel por sí solo produce corriente continua. Esa energía no está preparada para alimentar una vivienda conectada a la red.
Por qué necesitas un inversor de conexión a red
El inversor es el equipo que hace posible que la energía solar sea compatible con la red doméstica.
Sus funciones principales son:
- convertir corriente continua en corriente alterna;
- sincronizar la tensión y frecuencia con la red;
- gestionar la producción fotovoltaica;
- proteger la instalación ante fallos;
- desconectarse si detecta problemas en la red;
- permitir monitorizar la energía generada.
Sin inversor adecuado, la energía del panel no puede integrarse correctamente en la instalación eléctrica de casa.
Qué convierte el inversor: de CC a CA
Los paneles solares generan corriente continua. Esta corriente tiene polaridad positiva y negativa.
La vivienda, en cambio, funciona con corriente alterna, que es la que utilizan enchufes, iluminación, electrodomésticos y la mayoría de equipos conectados al cuadro.
El inversor convierte:
Panel solar — corriente continua — → Inversor — corriente alterna — → Cuadro eléctrico
Por qué debe sincronizarse con la red doméstica
En una instalación conectada a red, el inversor no solo convierte la energía. También debe sincronizarla con la red eléctrica existente.
Esto implica ajustar:
- tensión;
- frecuencia;
- fase;
- protecciones;
- desconexión automática ante fallo de red.
Por eso no sirve cualquier inversor. Debe ser compatible con conexión a red y con la configuración de la instalación.
Advertencia de seguridad y legalización
Esta guía explica el proceso para entender cómo funciona la conexión, pero la instalación final debe realizarla un profesional cualificado.
Manipular el cuadro eléctrico sin conocimientos puede provocar:
- electrocución;
- incendio;
- daños en equipos;
- fallos de protección;
- problemas con la distribuidora;
- instalación no legalizable.
Componentes necesarios para conectar placas solares a la red
Antes de conectar nada, conviene entender qué piezas forman el sistema.
Componente | Función |
Paneles solares | Generan electricidad en corriente continua |
Estructura | Fija los paneles con orientación e inclinación adecuadas |
Cableado solar | Transporta la energía desde los paneles |
Protecciones DC | Protegen el tramo de corriente continua |
Inversor de red | Convierte CC en CA sincronizada |
Protecciones AC | Protegen la salida hacia la vivienda |
Cuadro eléctrico | Integra la energía solar con la instalación |
Contador bidireccional | Mide consumo y excedentes si aplica |
Monitorización | Permite ver producción y consumos |
Baterías | Almacenan energía si el sistema está preparado |
Paneles solares
Son los módulos encargados de transformar la radiación solar en electricidad.
Su producción depende de:
- potencia del panel;
- orientación;
- inclinación;
- sombras;
- temperatura;
- hora del día;
- estación del año.
Estructura y orientación
Los paneles deben instalarse sobre una estructura segura.
La orientación e inclinación influyen mucho en la producción. Una mala orientación puede reducir el rendimiento aunque los paneles sean de buena calidad.
Cableado solar
El cableado debe estar preparado para uso fotovoltaico y dimensionado según tensión, intensidad y distancia.
No vale cualquier cable.
Protecciones en corriente continua
En la parte de corriente continua pueden instalarse:
- fusibles;
- seccionadores;
- descargadores de sobretensión;
- protecciones específicas para fotovoltaica.
Estas protecciones permiten aislar el campo solar y reducir riesgos.
Inversor solar de conexión a red
Es el corazón de la instalación conectada a red.
Debe ser compatible con:
- potencia de los paneles;
- tensión de entrada;
- intensidad máxima;
- tipo de red;
- normativa;
- monitorización;
- vertido o no vertido de excedentes.
Protecciones en corriente alterna
Entre el inversor y el cuadro eléctrico deben existir protecciones adecuadas en corriente alterna.
Normalmente se contemplan elementos como magnetotérmico, diferencial y protecciones contra sobretensiones, según el diseño de la instalación.
Cuadro eléctrico
El cuadro eléctrico integra la producción solar con la instalación de la vivienda o edificio.
Aquí es donde se conecta la salida del inversor, siempre con protecciones y circuitos correctamente dimensionados.
Contador bidireccional
Si la instalación permite verter excedentes a la red, el contador debe poder medir la energía que entra y sale.
Monitorización
Muchos inversores permiten ver:
- producción diaria;
- consumo instantáneo;
- excedentes;
- histórico;
- alertas;
- rendimiento.
Baterías opcionales
Las baterías permiten almacenar energía para usarla cuando no hay sol.
Si quieres una solución pensada para autoconsumo con almacenamiento, puedes revisar un kit solar con batería, especialmente si buscas aprovechar más energía propia durante la noche o en horas sin producción.

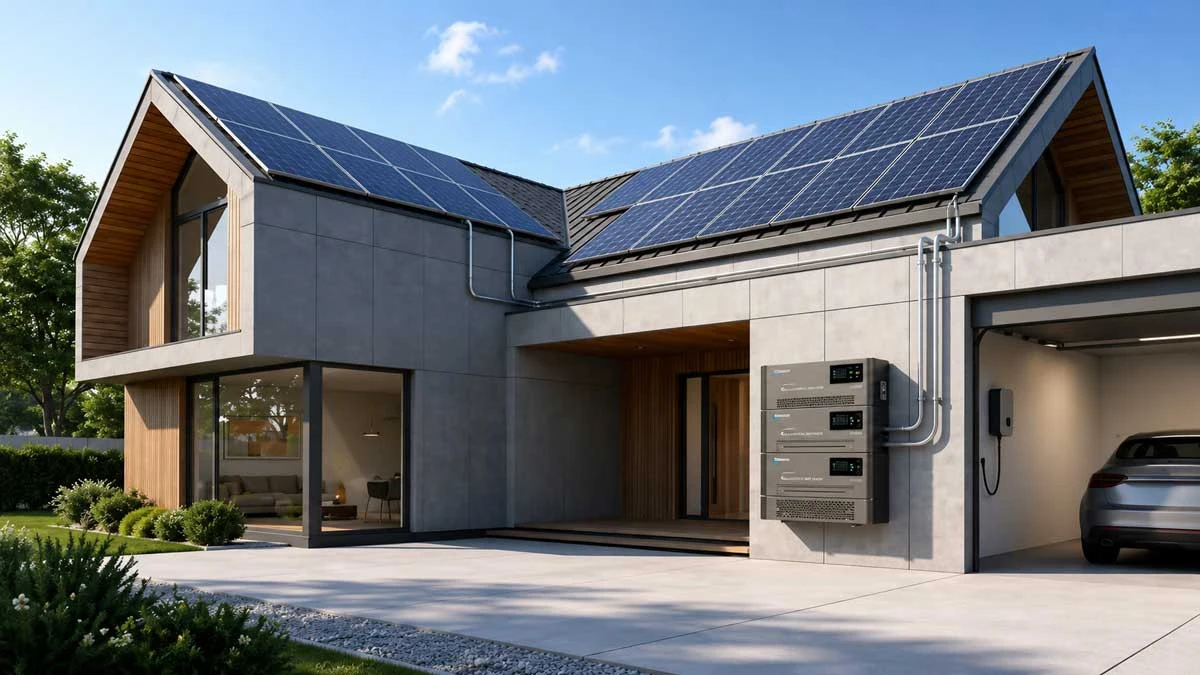

Esquema básico de conexión
El esquema general de una instalación solar conectada a red sería:
Paneles solares
↓
Protecciones DC
↓
Inversor solar
↓
Protecciones AC
↓
Cuadro eléctrico
↓
Consumos de la vivienda
↓
Red eléctrica / contador bidireccional
Paneles solares → protecciones DC
La energía sale de los paneles en corriente continua y pasa por protecciones específicas antes de llegar al inversor.
Protecciones DC → inversor
El inversor recibe la energía de los paneles y trabaja dentro de un rango concreto de tensión e intensidad.
Inversor → protecciones AC
Una vez convertida en corriente alterna, la energía pasa por protecciones del lado AC.
Protecciones AC → cuadro eléctrico
Desde ahí se conecta al cuadro de la vivienda o instalación.
Cuadro eléctrico → vivienda y red
La energía solar se usa primero en los consumos activos. Si sobra y la instalación está legalizada para ello, puede verterse a la red.
Contador → medición de consumo y excedentes
El contador registra la energía consumida de la red y, si corresponde, la energía exportada.
Paso 1: elegir el tipo de instalación solar
Antes de conectar placas solares a la red, hay que decidir qué tipo de instalación necesitas.
Autoconsumo conectado a red
Es el sistema más habitual en viviendas y negocios conectados a la red eléctrica.
La energía solar se usa cuando hay producción y, si no es suficiente, se toma electricidad de la red.
Autoconsumo con excedentes
Cuando produces más energía de la que consumes en ese momento, el sobrante se vierte a la red.
Ese excedente puede compensarse en factura si la instalación y el contrato cumplen los requisitos.
Autoconsumo sin excedentes o vertido cero
En este caso, el sistema impide inyectar energía sobrante a la red.
Para ello se instala un dispositivo de vertido cero o una configuración que limita la producción del inversor.
Instalación con baterías
Las baterías permiten guardar energía para usarla más tarde.
Tiene sentido cuando quieres aprovechar la producción solar fuera de las horas de sol o reducir más la dependencia de la red.
Instalación aislada de la red
Una instalación aislada no se conecta a la red eléctrica pública.
Funciona con paneles, baterías, regulador o inversor compatible y, en muchos casos, un sistema de respaldo.
Aquí entran soluciones diferentes, como un inversor solar, diseñado para sistemas que no trabajan sincronizados con la red eléctrica convencional.
Paso 2: calcular potencia, consumo y número de placas
No conviene instalar placas “a ojo”. Antes hay que calcular cuánta energía necesitas.
Revisar el consumo eléctrico
Lo ideal es analizar facturas y hábitos de consumo.
Revisa:
- consumo mensual;
- consumo anual;
- horarios de mayor demanda;
- potencia contratada;
- equipos principales;
- si consumes más de día o de noche.
Calcular potencia fotovoltaica necesaria
La potencia de la instalación debe ajustarse al consumo.
Una instalación demasiado pequeña cubrirá poco. Una demasiado grande puede generar excedentes que quizá no aproveches bien.
Considerar orientación e inclinación
La producción cambia según la ubicación, orientación y sombras.
Un tejado con sombras parciales puede requerir optimizadores, microinversores o un diseño específico.
Prever consumo diurno y nocturno
Las placas producen durante el día. Si la mayor parte del consumo ocurre de noche, puede interesar añadir baterías.
Para usos no fijos o de apoyo energético, también existen soluciones más flexibles como los paneles solares portátiles, aunque no sustituyen a una instalación fija conectada al cuadro eléctrico.
Dejar margen para ampliaciones
Si prevés instalar aerotermia, vehículo eléctrico o nuevos equipos, conviene tenerlo en cuenta desde el diseño.

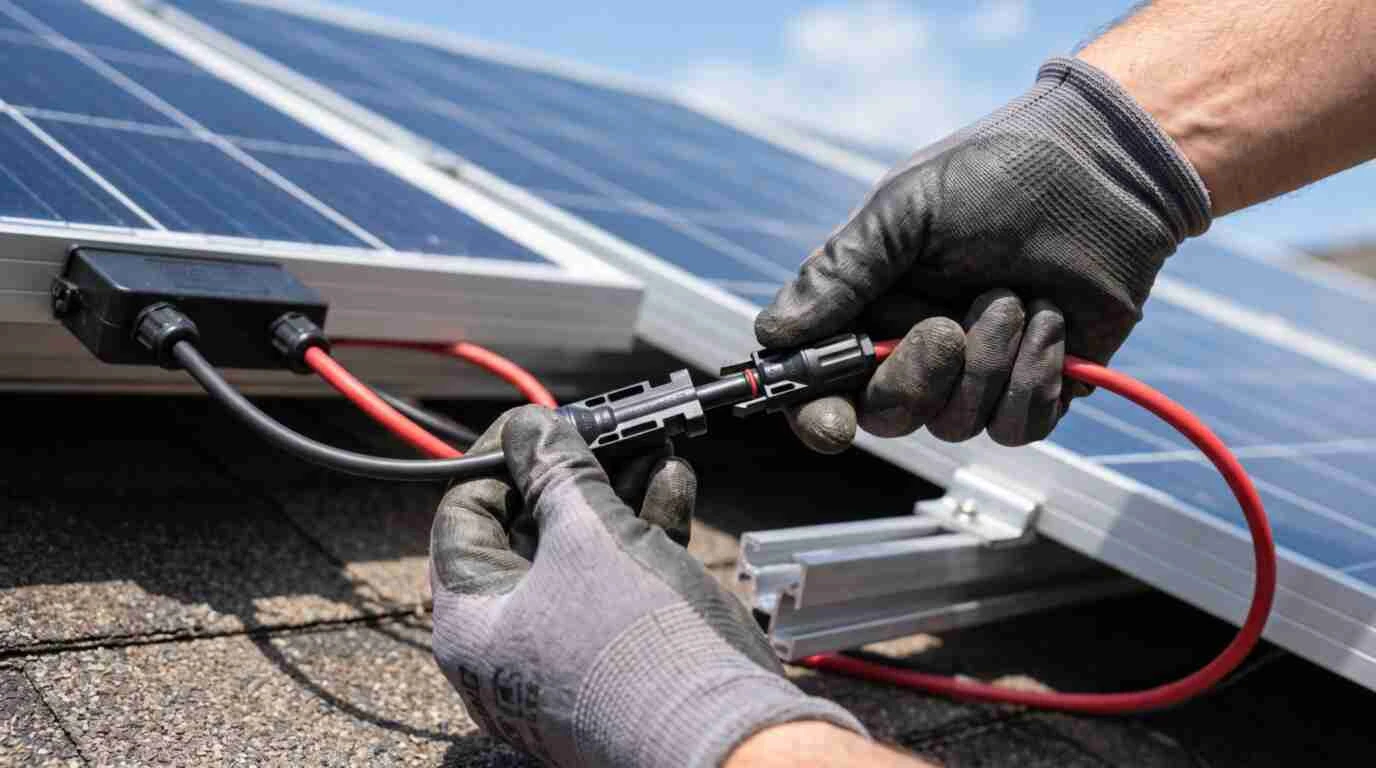

Paso 3: conectar los paneles solares entre sí
Los paneles pueden conectarse de varias formas.
Conexión en serie
En serie, se suma la tensión de los paneles.
Ejemplo simplificado:
Panel 1 + Panel 2 + Panel 3 = más voltaje
Se usa para alcanzar la tensión de trabajo del inversor.
Conexión en paralelo
En paralelo, se suma la intensidad.
Panel 1 // Panel 2 // Panel 3 = más corriente
Puede ser útil en determinadas configuraciones, pero exige cableado y protecciones adecuados.
Conexión serie-paralelo
Combina ambas opciones para ajustar tensión e intensidad al rango permitido por el inversor.
Polaridad positiva y negativa
Es imprescindible respetar polaridad.
Conectar positivo y negativo de forma incorrecta puede dañar equipos o generar riesgo eléctrico.
Qué revisar antes de conectar al inversor
Antes de conectar al inversor, deben verificarse:
- tensión total;
- intensidad máxima;
- polaridad;
- conectores;
- secciones de cable;
- protecciones;
- ausencia de daños;
- compatibilidad con el inversor.
Paso 4: conectar los paneles al inversor
El tramo entre paneles e inversor trabaja en corriente continua.
Entrada DC del inversor
El inversor tiene una o varias entradas DC. Cada una admite un rango de tensión e intensidad.
Rango de tensión permitido
Nunca debe superarse el voltaje máximo admitido por el inversor.
Este punto es crítico, especialmente en días fríos, cuando la tensión de los paneles puede aumentar.
Intensidad máxima
También hay que respetar la corriente máxima de entrada.
Si se conectan demasiados paneles en paralelo, se puede superar la intensidad permitida.
Seccionadores, fusibles y protecciones
Las protecciones permiten desconectar el campo fotovoltaico de forma segura.
Según el diseño, pueden incluir:
- seccionador DC;
- fusibles;
- descargador de sobretensión;
- puesta a tierra;
- protecciones específicas.
Errores comunes de polaridad
Uno de los errores más graves es invertir polaridades.
También es peligroso manipular conectores bajo carga o sin medios adecuados.
Paso 5: conectar el inversor al cuadro eléctrico
Este es el paso más delicado, porque conecta la producción solar con la instalación eléctrica del inmueble.
Salida AC del inversor
El inversor entrega corriente alterna compatible con la red.
Esa salida se conecta al cuadro a través de protecciones.
Magnetotérmico y diferencial
El circuito debe protegerse correctamente frente a sobrecargas, cortocircuitos y derivaciones.
La configuración exacta depende del tipo de instalación.
Cableado adecuado
La sección del cable debe calcularse según potencia, distancia, caída de tensión y normativa.
Un cable mal dimensionado puede calentarse o generar pérdidas.
Toma de tierra
La toma de tierra es fundamental para seguridad.
Debe integrarse correctamente con la instalación y con los equipos fotovoltaicos.
Integración con la instalación doméstica
La energía solar se integra con los circuitos de la vivienda. Los consumos usan primero la energía disponible en ese momento.
Si falta energía solar, se toma de la red. Si sobra y el sistema lo permite, se vierte.
Por qué debe hacerlo un instalador autorizado
La conexión al cuadro eléctrico no debería hacerla un usuario sin cualificación.
Un instalador autorizado puede:
- dimensionar protecciones;
- verificar el cuadro;
- certificar la instalación;
- garantizar seguridad;
- cumplir normativa;
- evitar problemas de legalización.
Paso 6: configurar el inversor y monitorizar la producción
Una vez conectado, el inversor debe configurarse y verificarse.
Parámetros de red
El inversor debe trabajar con los parámetros adecuados para la red eléctrica local.
Medición de producción
La monitorización permite saber cuánta energía generan los paneles.
Consumo instantáneo
Con sistemas de medición, puedes ver si estás consumiendo energía solar, energía de red o ambas.
Excedentes
Si produces más de lo que consumes, el sistema puede registrar la energía excedentaria.
Aplicaciones de monitorización
Muchos inversores incluyen aplicaciones para revisar:
- producción diaria;
- producción mensual;
- ahorro estimado;
- estado del inversor;
- alarmas;
- rendimiento por horas.
Paso 7: legalizar la instalación
Una instalación conectada a red debe legalizarse.
Memoria técnica o proyecto
Según potencia y tipo de instalación, puede requerirse memoria técnica o proyecto.
Certificado de instalación eléctrica
El instalador debe emitir el certificado correspondiente cuando proceda.
Registro de autoconsumo
La instalación debe quedar registrada según la normativa aplicable.
Comunicación con distribuidora
En instalaciones con excedentes, debe coordinarse la información con distribuidora y comercializadora.
Contrato de compensación de excedentes
Si quieres compensar excedentes en factura, necesitas que la instalación esté correctamente tramitada y que tu contrato lo contemple.
Autoconsumo con excedentes: cómo se vierte energía a la red
En autoconsumo con excedentes, cuando la instalación produce más energía de la que consumes, el sobrante se envía a la red.
Qué pasa cuando produces más de lo que consumes
Ejemplo:
Producción solar: 4 kW
Consumo de la vivienda: 2 kW
Excedente: 2 kW
Ese excedente puede registrarse para compensación, según contrato y modalidad.
Cómo mide el contador bidireccional
El contador mide dos direcciones:
- energía que consumes de la red;
- energía que viertes a la red.
Compensación en factura
La energía excedentaria puede compensarse económicamente en la factura, dentro de los límites y condiciones aplicables.
Cuándo interesa esta modalidad
Puede interesar si produces más durante el día de lo que consumes en ese momento.
Autoconsumo sin excedentes: qué es el vertido cero
En el autoconsumo sin excedentes, el sistema evita enviar energía a la red.
Cómo evita inyectar energía a la red
Se usa un sistema que mide el consumo y limita la producción del inversor para que no haya vertido.
Qué dispositivos se utilizan
Puede utilizarse un medidor, controlador o sistema integrado en el inversor.
Cuándo interesa no verter excedentes
Puede interesar si:
- quieres simplificar trámites;
- no compensa económicamente verter;
- el consumo coincide bastante con la producción;
- la instalación está diseñada para autoconsumo instantáneo.
Ventajas y limitaciones
La ventaja es evitar excedentes. La limitación es que parte de la producción puede desaprovecharse si no hay consumo suficiente.
¿Y si quiero conectar placas solares con batería?
Añadir batería cambia la forma de gestionar la energía.
Qué aporta una batería solar
Una batería permite almacenar energía durante el día para usarla:
- por la noche;
- en picos de consumo;
- cuando hay nubes;
- en cortes, si el sistema está preparado para respaldo.
Una opción doméstica de apoyo puede ser una batería solar portátil casa, útil cuando se busca almacenamiento flexible para determinados consumos.
Cómo cambia el esquema de conexión
Con batería, el sistema puede ser:
Paneles → inversor híbrido / regulador → batería → vivienda
O bien:
Paneles → inversor → red doméstica
↓
batería
Depende del tipo de inversor y sistema.
Inversor híbrido y gestión de energía
Un inversor híbrido puede gestionar paneles, red, batería y consumos.
Cuándo compensa almacenar energía
Puede compensar si:
- consumes mucho por la noche;
- tienes excedentes frecuentes;
- quieres más autonomía;
- buscas respaldo;
- quieres reducir compras a la red.
Diferencia entre inversor de red e inversor off-grid
No todos los inversores sirven para lo mismo.
Inversor conectado a red
Trabaja sincronizado con la red eléctrica.
Se usa en autoconsumo conectado a red.
Inversor para instalación aislada
Un inversor off-grid se usa en sistemas sin conexión a red.
Alimenta consumos desde paneles y baterías, pero no funciona igual que un inversor de conexión a red.
Por qué no son intercambiables
Un inversor off-grid no debe conectarse directamente a la red como si fuera un inversor de red.
Cada equipo tiene funciones, protecciones y lógica de trabajo diferentes.
Cuándo elegir cada uno
Caso | Inversor adecuado |
Vivienda conectada a red | Inversor de red |
Vivienda con red y baterías | Inversor híbrido |
Casa aislada sin red | Inversor off-grid |
Respaldo energético | Sistema híbrido o aislado diseñado para ello |

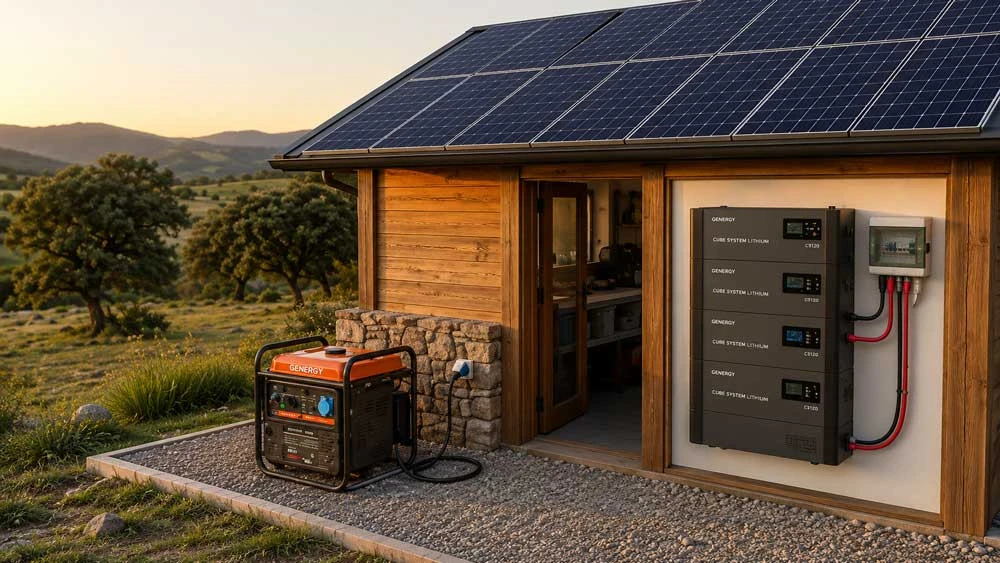

¿Se puede usar un generador eléctrico como respaldo?
Sí, en algunos sistemas se puede usar un generador como respaldo, pero no debe improvisarse la conexión.
Cuándo puede tener sentido
Puede tener sentido en:
- viviendas aisladas;
- fincas;
- obras;
- instalaciones críticas;
- zonas con cortes frecuentes;
- sistemas híbridos con batería.
Diferencia entre red, batería y generador
Fuente | Función |
Red eléctrica | Suministro principal o respaldo |
Batería | Almacenamiento de energía |
Generador | Producción de respaldo con combustible |
Panel solar | Producción renovable durante el día |
Un grupo electrógeno puede servir como apoyo cuando no hay producción solar suficiente o cuando se necesita respaldo prolongado.
Uso en instalaciones aisladas o de emergencia
En instalaciones aisladas, el generador puede recargar baterías o alimentar consumos cuando la energía solar no alcanza.
Para usos más generales de emergencia, también puede valorarse un generador eléctrico correctamente dimensionado.
Precauciones de compatibilidad
Nunca debe conectarse un generador de cualquier forma al cuadro o al sistema solar.
Debe existir:
- conmutación segura;
- protecciones;
- compatibilidad con inversor;
- aislamiento de red si procede;
- instalación profesional.
Errores frecuentes al conectar placas solares a la red
Conectar placas sin inversor adecuado
Es el error más básico y peligroso. Los paneles no deben conectarse directamente a la red doméstica.
No instalar protecciones
Las protecciones no son opcionales. Son parte fundamental de la seguridad.
Confundir corriente continua y alterna
La parte DC y la parte AC tienen riesgos y requisitos distintos.
Superar la tensión del inversor
Conectar demasiados paneles en serie puede superar el voltaje máximo del inversor.
Usar cableado incorrecto
Un cable inadecuado puede provocar calentamientos, pérdidas o fallos.
No legalizar la instalación
Una instalación sin legalizar puede causar problemas con la distribuidora, la aseguradora o futuras modificaciones.
Manipular el cuadro sin cualificación
El cuadro eléctrico debe ser intervenido por profesionales. No es una zona para pruebas.
Mantenimiento y revisiones
Una instalación solar conectada a red necesita revisiones básicas.
Limpieza de paneles
El polvo, hojas o suciedad pueden reducir la producción.
Revisión de conexiones
Conviene comprobar conectores, fijaciones y cableado.
Comprobación del inversor
El inversor debe revisarse mediante su pantalla, app o sistema de monitorización.
Monitorización de producción
Si la producción cae sin motivo aparente, puede haber sombras, suciedad, fallo de string o problema del inversor.
Detección de pérdidas de rendimiento
Comparar producción esperada y real ayuda a detectar incidencias.
Conclusión
Para conectar una placa solar a la red eléctrica necesitas mucho más que el panel.
El esquema básico es:
Paneles solares → protecciones DC → inversor → protecciones AC → cuadro eléctrico → vivienda / red
El inversor de conexión a red es imprescindible porque convierte la corriente continua de los paneles en corriente alterna sincronizada con la red doméstica.
La conexión debe realizarse con protecciones, cableado adecuado, toma de tierra, configuración correcta y legalización. Como guía, puedes entender el proceso paso a paso, pero la intervención final en el cuadro eléctrico debe quedar en manos de un instalador cualificado.
Si además quieres almacenar energía, tendrás que valorar baterías o kits solares con almacenamiento. Si buscas una instalación aislada, necesitarás un inversor off-grid. Y si necesitas respaldo en cortes prolongados, puede tener sentido estudiar un generador o grupo electrógeno compatible con el sistema.
Productos que podrían interesarte
Preguntas frecuentes
¿Puedo conectar una placa solar directamente a la red eléctrica?
No. Necesitas un inversor de conexión a red y protecciones adecuadas.
¿Qué inversor necesito para conectar placas solares a red?
Necesitas un inversor de conexión a red compatible con la potencia, tensión e intensidad de tus paneles.
¿Dónde se conecta el inversor solar en una casa?
La salida en corriente alterna del inversor se conecta al cuadro eléctrico mediante protecciones adecuadas.
¿Qué protecciones hacen falta?
Depende del diseño, pero suelen contemplarse protecciones en corriente continua, corriente alterna, sobretensiones, seccionadores y toma de tierra.
¿Necesito contador bidireccional?
Si vas a verter excedentes a la red, sí necesitas medición bidireccional.
¿Puedo conectar placas solares sin legalizar?
Una instalación conectada a red debe legalizarse según la normativa aplicable.
¿Qué diferencia hay entre autoconsumo con y sin excedentes?
Con excedentes, la energía sobrante se vierte a la red. Sin excedentes, un sistema de vertido cero evita inyectarla.
¿Puedo añadir baterías más adelante?
Sí, pero dependerá del inversor, el diseño inicial y la compatibilidad del sistema.
¿Un inversor off-grid sirve para conectarse a red?
No como sustituto directo de un inversor de red. Están diseñados para instalaciones aisladas.
¿Puede funcionar con un generador eléctrico?
Sí, en sistemas diseñados para ello, pero la conexión debe estar prevista y protegida correctamente.
- Genergy
