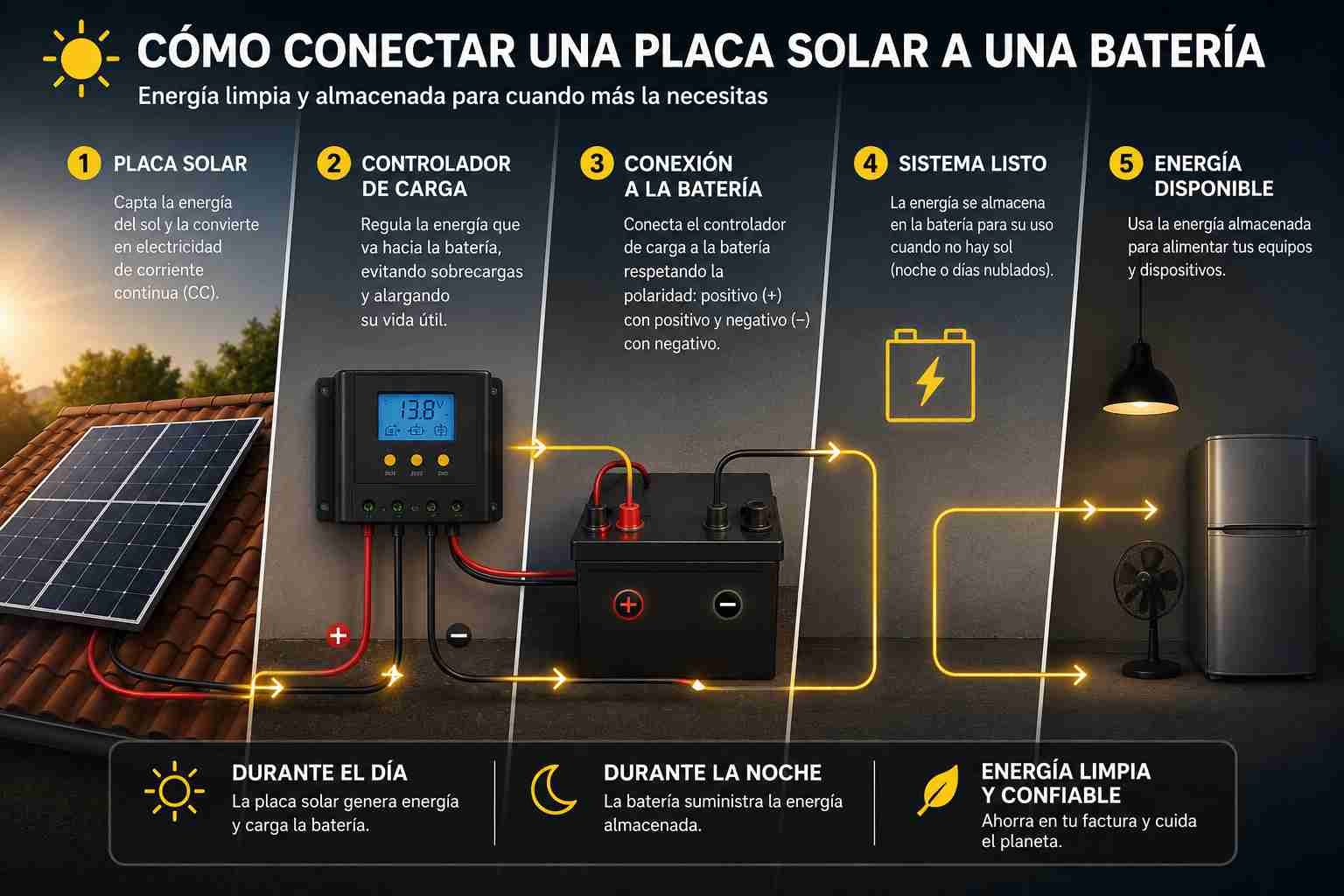

Cómo conectar una placa solar a una batería paso a paso
Por el equipo técnico de Genergy · fabricante español de generadores y soluciones fotovoltaicas (+15 años) · actualizado en julio de 2026 · 10 min de lectura.
Tabla de contenidos
Conectar una placa solar a una batería parece sencillo, pero hay un detalle clave desde el principio: no deberías conectar la placa solar directamente a la batería sin un regulador de carga. El regulador controla la energía que llega desde el panel y protege la batería frente a sobrecargas, descargas profundas o tensiones inadecuadas. El orden importa: primero se conecta la batería al regulador, después la placa al regulador y, por último, el inversor si vas a alimentar aparatos de corriente alterna. Así el regulador detecta la tensión de la batería, reconoce si el sistema es de 12V, 24V o 48V y gestiona bien la carga. Para evitar errores, lo más cómodo es partir de un kit solar con batería, donde los componentes ya están pensados para trabajar juntos.
Antes de conectar una placa solar a una batería
¿Se puede conectar una placa solar directamente a una batería?
Técnicamente puede generar corriente y cargar una batería, pero no es recomendable conectarla directamente, porque el panel no entrega siempre la misma tensión ni la misma intensidad (varía con el sol, la temperatura y la orientación). Conectarlo directo puede provocar sobrecarga de la batería, calentamiento, reducción de vida útil, fallos por exceso de tensión, daños en baterías de litio, AGM o GEL y riesgo de cortocircuito sin protecciones. Por eso el regulador de carga no es opcional: es una pieza básica de seguridad.
Por qué necesitas un regulador de carga
El regulador se coloca entre la placa y la batería y controla cómo entra la energía para que la carga sea segura y eficiente. Hay dos tipos habituales:
| Tipo de regulador | Cuándo se usa |
|---|---|
| PWM | Instalaciones pequeñas, sencillas y económicas |
| MPPT | Sistemas más eficientes, mayor aprovechamiento solar y configuraciones más exigentes |
En un kit pequeño, un PWM puede bastar. Si quieres aprovechar mejor la producción del panel, sobre todo con placas de mayor voltaje, un MPPT suele ser mejor opción.
Cómo conectar placa solar a batería en el orden correcto
Esta guía está pensada para kits pequeños, instalaciones aisladas sencillas, camping, fincas, autocaravanas o sistemas portátiles. Para instalaciones domésticas complejas o conectadas a red, lo prudente es recurrir a un profesional.
Paso 1: conecta la batería al regulador de carga
El primer paso es conectar la batería al regulador. Normalmente verás tres grupos de conexiones (símbolo de batería, de panel solar y de carga/bombilla). Conecta el positivo de la batería al positivo del regulador y el negativo al negativo. Respeta la polaridad: si conectas positivo con negativo por error, puedes dañar el regulador o provocar un cortocircuito.
Paso 2: comprueba polaridad, voltaje y fusibles
Antes de conectar la placa, revisa que el positivo y negativo estén bien conectados, que la batería sea compatible con el regulador y que haya fusible o protección entre batería y regulador. Mucha gente se salta el fusible en sistemas de 12V; es un error, porque una batería puede entregar mucha corriente en un cortocircuito y el fusible protege el cableado.
Paso 3: conecta la placa solar al regulador
Cuando el regulador ya reconoce la batería, conecta la placa solar (placa +/- → regulador +/-). Respeta la polaridad; muchos paneles usan conectores MC4, pero si trabajas con cables pelados revisa bien cuál es positivo y cuál negativo. Consejo: si vas a manipular el panel, cúbrelo con una manta o cartón para reducir su producción mientras trabajas.
Paso 4: conecta el inversor si necesitas 230V
La batería almacena energía en corriente continua. Para alimentar aparatos a 230V necesitas un inversor, que normalmente se conecta directamente a la batería (salvo que el fabricante indique otra cosa). El inversor debe ser compatible con la tensión de la batería: no conectes un inversor de 12V a una batería de 24V.
Paso 5: revisa carga, consumo y funcionamiento
Con todo conectado, revisa la pantalla o indicadores del regulador: deberías ver tensión de batería, entrada solar, estado de carga e icono de panel activo. Si el regulador no detecta el panel, revisa polaridad, conectores, fusibles y exposición solar.
El orden de desconexión suele ser el inverso: placa solar → regulador → batería. Consulta siempre el manual del fabricante, porque algunos equipos exigen un orden concreto.

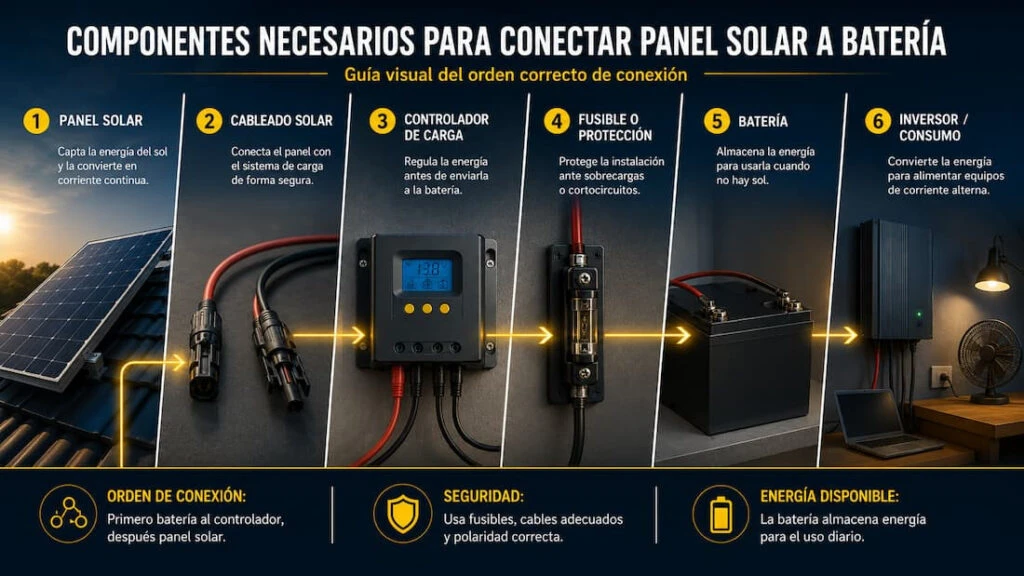

Componentes necesarios para conectar panel solar a batería
Necesitas más que el panel y la batería. La placa solar genera electricidad en corriente continua (rígida, flexible o portátil; los paneles solares portátiles son cómodos para camping, furgoneta o finca). La batería compatible almacena la energía (AGM, GEL, litio, plomo ácido o LiFePO4; cada tipo tiene necesidades de carga distintas, así que el regulador debe configurarse para el tipo correcto). El regulador PWM o MPPT es el puente entre placa y batería. El cableado, conectores y protecciones deben tener sección suficiente (un cable fino se calienta y pierde eficiencia): usa fusibles, portafusibles, conectores MC4, terminales adecuados y cable solar resistente. Y el inversor, necesario solo si vas a alimentar aparatos a 230V (si solo cargas móviles o luces LED de 12V, quizá no lo necesites).
Cómo conectar un panel solar a una batería 12V
Es una de las dudas más habituales, común en kits pequeños, autocaravanas, casetas, camping, barcos o sistemas aislados sencillos.
El orden de conexión: conecta la batería 12V al regulador, verifica que detecta 12V, conecta el panel al regulador y, por último, los consumos de 12V o el inversor; luego comprueba que la batería carga. Para elegir el panel, lo importante es que el voltaje del panel sea compatible con el regulador, que la corriente no supere la capacidad del regulador, que la batería admita la corriente de carga, que el cableado esté bien dimensionado y que el regulador esté configurado para el tipo de batería. Con un MPPT compatible puedes incluso usar un panel de mayor tensión.
Conectar placa solar a batería en un kit solar
Si no quieres complicarte eligiendo componentes sueltos, un kit solar con batería está pensado para que panel, batería, regulador e inversor sean compatibles entre sí. Reduce dudas (qué panel, qué batería, qué regulador, qué cable, qué inversor, si el sistema será de 12V/24V/48V) y suele venir preparado para usos concretos: camping, casa pequeña, finca, emergencia, autocaravana o respaldo. Un kit es la mejor opción si no tienes experiencia técnica, quieres evitar incompatibilidades o buscas una solución rápida y portátil; los componentes sueltos son mejores para instalaciones personalizadas, pero exigen más conocimiento. Aplicaciones habituales: iluminación, carga de móviles y portátiles, neveras pequeñas, cámaras, herramientas ligeras, bombas pequeñas, apoyo en fincas o respaldo en cortes. Para emergencia o movilidad, un generador solar portátil integra batería, electrónica y conexiones en un equipo compacto.
Errores frecuentes al conectar una placa solar a una batería
Los más caros: conectar primero el panel en lugar de la batería (en muchos reguladores hay que conectar antes la batería para que detecte el voltaje del sistema); no respetar la polaridad (confundir positivo y negativo daña componentes: revisa símbolos, colores y tensión con un multímetro si dudas); usar cables demasiado finos (en baja tensión, sobre todo 12V, la intensidad es alta y la sección importa); no instalar fusibles (protege especialmente el tramo batería-regulador y batería-inversor); y mezclar voltajes incompatibles (panel no compatible con el regulador, inversor de 12V con batería de 24V, PWM con panel de tensión inadecuada, o batería de litio con regulador sin perfil de litio).
Alternativas si no quieres una instalación fija
No siempre necesitas montar un sistema completo. Los paneles solares portátiles sirven para captar energía sin instalación permanente (camping, autocaravanas, apoyo a estaciones de energía). Un generador solar portátil es muy cómodo si no quieres conectar batería, regulador e inversor por separado: integra batería y salidas USB/12V/230V según modelo. Y cuando necesitas más potencia o energía garantizada aunque no haya sol, combinar solar con un generador eléctrico o un grupo electrógeno de respaldo tiene sentido: la solar no consume combustible al generar, y el generador aporta energía cuando no hay sol o la demanda supera al kit.
Consejos de seguridad antes de conectar
Aunque sea un sistema pequeño, trabajas con electricidad, baterías y corriente continua. Tapa el panel antes de manipular conexiones (produce en cuanto recibe luz). Trabaja con el sistema desconectado: desconecta consumos, apaga el inversor, evita herramientas metálicas sin protección y no trabajes con manos mojadas. Sigue el manual del fabricante (algunos reguladores detectan 12V/24V automáticamente, otros necesitan configuración; las baterías de litio pueden requerir parámetros concretos). Y llama a un profesional si vas a conectar el sistema a una vivienda, hay baterías de gran capacidad, necesitas 230V, hay varios paneles en serie o paralelo, o hay normativa/legalización implicada.
Paneles y kits solares de Genergy
Para cargar una batería necesitas, como mínimo, un buen panel; y si prefieres una solución completa y compatible, un kit con batería. Filtra según lo que busques:
Panel Solar SUN100W
Panel Solar SUN200W
Panel Solar SUN300W
Panel Solar HC660W
Plan Solar Sigma Backup-A
Plan Solar Pegasus Backup-A
👉 Ver toda la gama: Paneles solares portátiles · Kit solar con batería · Generador solar portátil · ¿Dudas? habla con un técnico.
¿No sabes qué regulador o panel necesitas?
Dinos qué batería tienes (12/24/48V, litio o AGM) y qué quieres alimentar, y te ayudamos a elegir panel, regulador y protecciones compatibles. Somos fabricantes. Sin compromiso.
Habla con un técnico de GenergyConclusión: conectar una placa solar a una batería sin errores
Para hacerlo de forma segura, recuerda el orden: batería → regulador de carga → placa solar → inversor (si hace falta). La batería se conecta primero al regulador para que este detecte el voltaje del sistema; después la placa; y si necesitas 230V, se añade un inversor compatible. La clave está en no conectar la placa directamente a la batería, respetar la polaridad, usar cables adecuados, instalar protecciones y elegir componentes compatibles. Si buscas una solución sencilla y segura, un kit solar con batería es la forma más práctica de empezar sin seleccionar cada componente por separado.
Categorías relacionadas
Temas relacionados
Preguntas frecuentes sobre conectar placa solar a batería
¿Cómo conectar una placa solar a una batería?
Usa un regulador de carga. Primero conecta la batería al regulador, después la placa solar al regulador y, si necesitas corriente a 230V, conecta un inversor compatible a la batería. El esquema es: batería → regulador → placa solar → inversor.
¿Qué se conecta primero, la placa solar o la batería?
Normalmente se conecta primero la batería al regulador de carga y después la placa solar. Así el regulador detecta si el sistema es de 12V, 24V o 48V y gestiona correctamente la carga.
¿Puedo conectar una placa solar directamente a una batería?
No es recomendable. Una placa solar puede entregar tensiones variables y sobrecargar la batería. Lo correcto es usar un regulador de carga compatible con el panel y la batería.
¿Cómo conectar un panel solar a una batería 12V?
Conecta primero la batería 12V al regulador, verifica que detecta 12V y después conecta el panel solar al regulador. Si necesitas enchufes de 230V, conecta un inversor de 12V a la batería.
¿Necesito un regulador de carga?
Sí. El regulador protege la batería y controla la carga procedente de la placa solar. Sin regulador puedes dañar la batería o reducir mucho su vida útil.
¿Puedo conectar varias placas solares a una batería?
Sí, conectándolas en serie o en paralelo según el voltaje y la corriente que quieras, siempre a través del regulador. Comprueba que la potencia y la corriente combinadas de los paneles no superen la capacidad del regulador y que el cableado esté dimensionado para esa corriente total.
¿Puedo conectar la placa solar a un enchufe sin manipular la batería?
Para cargar una batería a través del regulador no hace falta enchufe. Solo si el sistema alimenta aparatos a 230V se usa el inversor; y conectar cualquier sistema solar a la instalación de la vivienda exige revisar normativa y, en general, un profesional.
¿Qué es mejor, un kit solar o comprar piezas sueltas?
Para usuarios no técnicos, un kit solar suele ser mejor porque reduce errores de compatibilidad. Comprar piezas sueltas puede ser útil en instalaciones personalizadas, pero exige más conocimiento.
