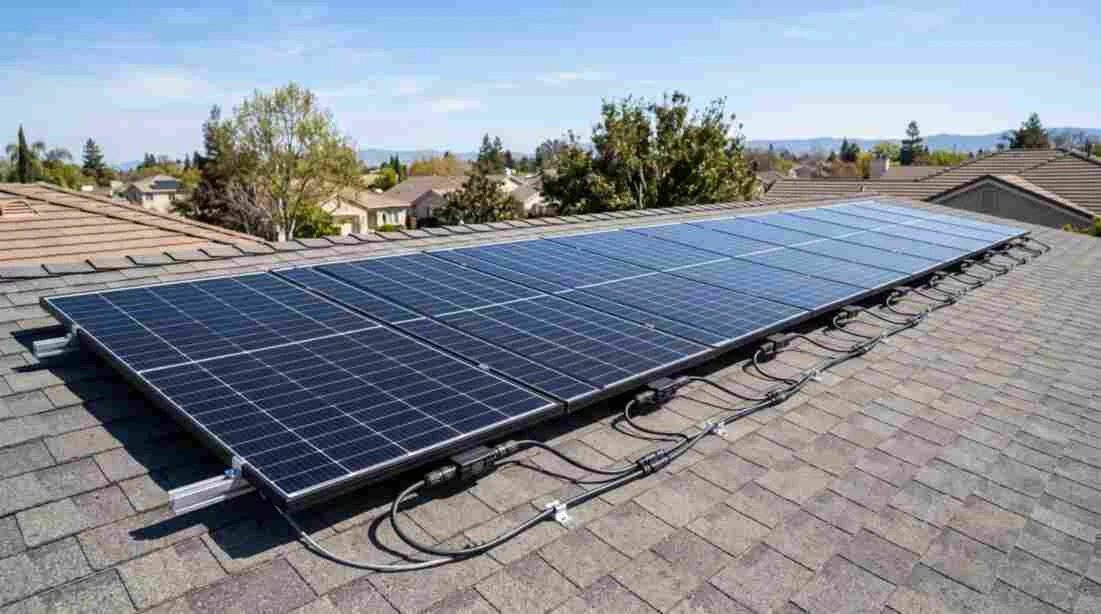

Cómo conectar una placa solar en serie paso a paso
Por el equipo técnico de Genergy · fabricante español de generadores y soluciones fotovoltaicas (+15 años) · actualizado en julio de 2026 · 11 min de lectura.
Tabla de contenidos
Conectar una placa solar en serie significa unir el cable positivo de un panel con el cable negativo del siguiente. Al hacerlo, el voltaje de las placas se suma y el amperaje se mantiene. Al final de la cadena quedan dos cables libres —el negativo del primer panel y el positivo del último— que se llevan al regulador de carga o al inversor compatible. Es una conexión muy habitual porque permite trabajar con más voltaje, reducir pérdidas en el cableado y aprovechar mejor los reguladores MPPT; pero exige cuidado: si superas el voltaje máximo del regulador o inversor, puedes dañar el equipo.
Qué significa conectar placas solares en serie
Es crear una cadena eléctrica (un string) en la que la corriente pasa de un panel al siguiente. La regla: positivo de un panel con negativo del siguiente (no todos los positivos juntos, eso sería paralelo). En serie se suma el voltaje, el amperaje se mantiene (o queda limitado por la placa de menor corriente), se forma una cadena y quedan un positivo y un negativo libres al final. Ejemplo: dos paneles de 40V y 10A en serie dan 80V y 10A; dos de 12V y 8A dan 24V y 8A. El voltaje se duplica, el amperaje se mantiene. Por eso es importante usar placas iguales o muy similares.
| Placas (40V · 10A c/u) | Voltaje total | Amperaje total |
|---|---|---|
| 2 placas en serie | 80V | 10A |
| 3 placas en serie | 120V | 10A |
| 4 placas en serie | 160V | 10A |
Cómo funciona una conexión en serie

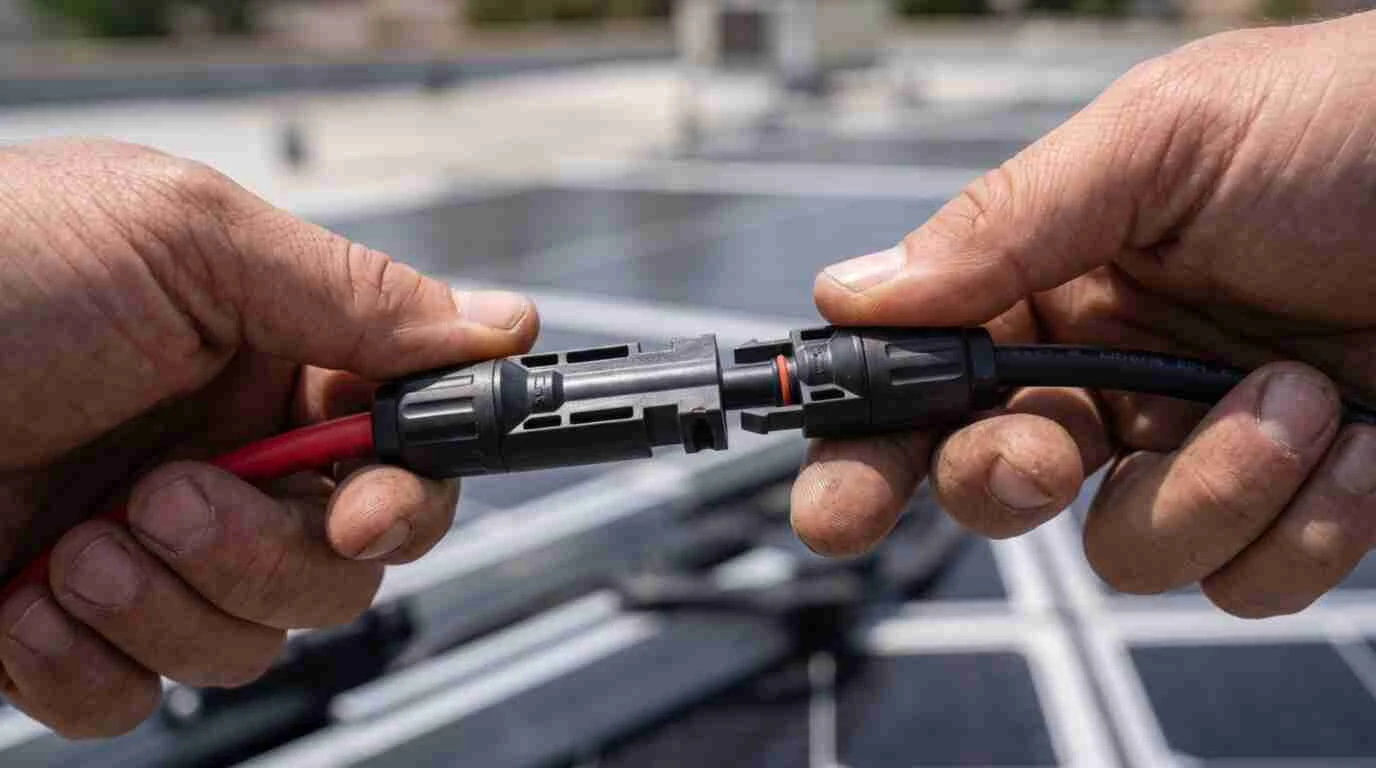

Piensa en una cadena: cada panel se conecta al siguiente dejando solo dos extremos libres. Con tres paneles: Panel 1 (+) → Panel 2 (–), Panel 2 (+) → Panel 3 (–); quedan libres el negativo del Panel 1 y el positivo del Panel 3, que se conectan a la entrada solar del regulador. Antes de conectar, revisa la ficha técnica: los valores clave son Vmp (voltaje de trabajo), Voc (voltaje en circuito abierto), Imp (corriente de trabajo) e Isc (corriente de cortocircuito). El más importante para no dañar equipos es el Voc total, porque es el voltaje máximo que puede alcanzar la serie en circuito abierto.
| Valor | Qué significa |
|---|---|
| Vmp | Voltaje de trabajo del panel |
| Voc | Voltaje en circuito abierto (el máximo) |
| Imp | Corriente de trabajo |
| Isc | Corriente de cortocircuito |
Material necesario
Necesitas placas compatibles (misma potencia, voltaje, amperaje, orientación e inclinación; si mezclas paneles distintos, el rendimiento baja); conectores MC4 bien cerrados; cable solar apto para exterior, UV, temperatura e intensidad; un regulador MPPT (habitual en serie porque admite mayor voltaje de entrada; revisa siempre su voltaje máximo); fusibles o seccionador DC y protecciones; un multímetro para medir voltaje y polaridad antes de conectar; y, en instalación aislada, batería y protecciones compatibles. Para simplificar la elección, puede partirse de un kit solar con batería pensado como conjunto.
Paso 1: revisa las características de cada placa
Mira la etiqueta o ficha de cada panel: potencia (W), Vmp (voltaje de trabajo), Voc (voltaje en circuito abierto, el máximo) y Imp (amperaje, que en serie no se suma). Ejemplo con 3 paneles de Vmp 41V y Voc 49V: en serie serían 123V de trabajo y 147V en circuito abierto (ese Voc total debe estar por debajo del máximo del regulador). Usa paneles iguales: si conectas paneles de distinto amperaje, la serie queda limitada por el más débil (10A + 8A → limitado a ~8A).
Paso 2: calcula el voltaje total de la serie
| Placas (Vmp 40V · Voc 48V · 10A) | Vmp total | Voc total | Amperaje |
|---|---|---|---|
| 2 placas | 80V | 96V | 10A |
| 3 placas | 120V | 144V | 10A |
| 4 placas | 160V | 192V | 10A |
En días fríos el voltaje de los paneles puede subir, así que no apures el límite: si tu regulador admite 150V, no diseñes una serie cuyo Voc total se acerque demasiado a 150V. Deja margen.
Paso 3: comprueba el límite del regulador o inversor
Este paso es obligatorio. Todo regulador o inversor tiene un voltaje máximo de entrada solar (por ejemplo, 150V): si tu serie puede llegar a 160V en circuito abierto, no sirve. Revisa también la corriente máxima admitida. Se suele usar MPPT porque trabaja con voltajes más altos que la batería y convierte esa energía de forma eficiente. Si superas el voltaje máximo puedes dañar el regulador o el inversor, perder la garantía y generar riesgo eléctrico. Pide ayuda profesional si no dominas Vmp/Voc, no sabes medir tensión, trabajas con voltajes altos o baterías de litio, o vas a modificar una instalación existente.
Paso 4: conecta positivo con negativo entre paneles
Con la compatibilidad y los límites verificados, haz la conexión física. Identifica bien la polaridad de cada placa (cable positivo, negativo, conectores MC4) y une Panel 1 (+) → Panel 2 (–), repitiendo con más paneles. Los conectores MC4 deben hacer clic y quedar firmes (un mal contacto genera calentamiento o pérdidas). No conectes todavía al regulador: antes, mide el voltaje entre los dos cables libres y comprueba que la polaridad es correcta, que el voltaje está en el rango esperado y que no supera el límite del regulador.
Paso 5: lleva los cables al regulador (y este a la batería)

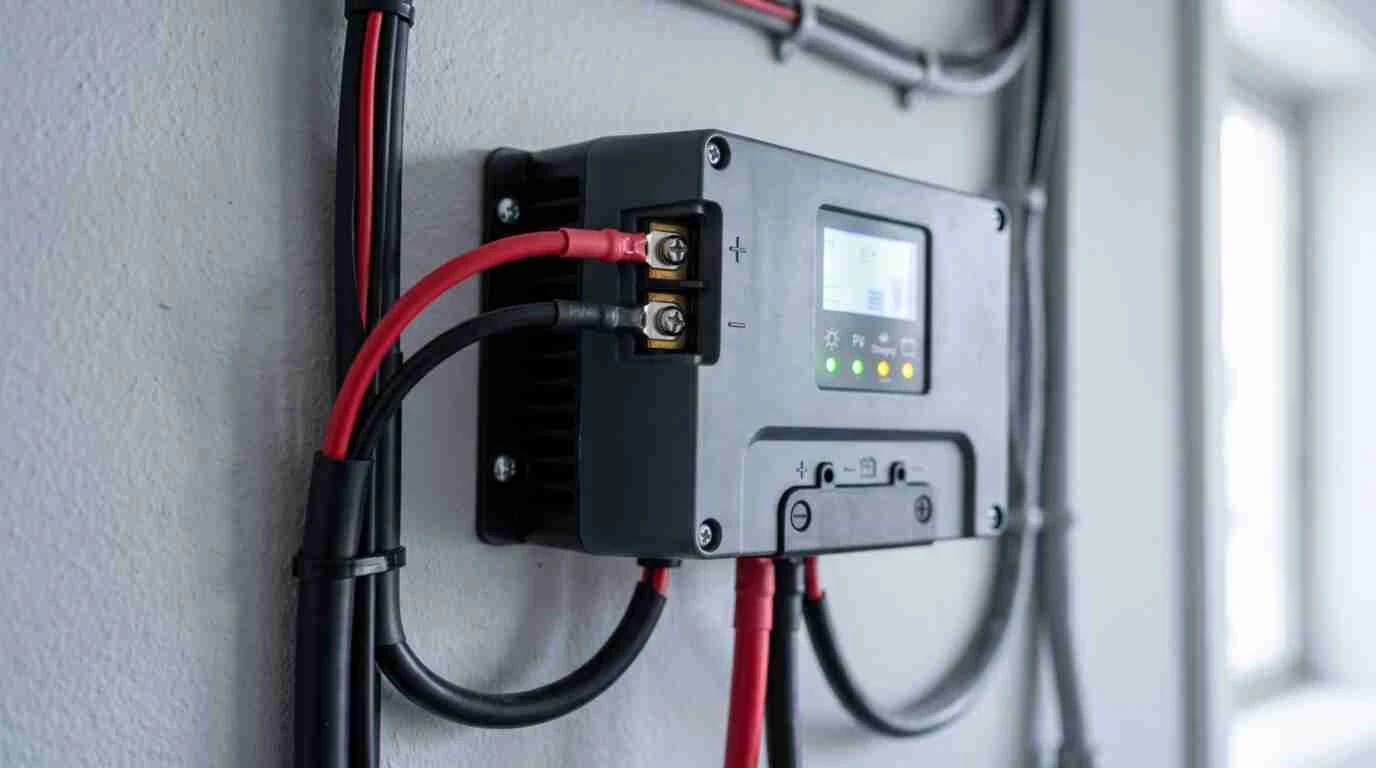

Al terminar la serie quedan dos cables libres: el negativo del primer panel y el positivo del último, que se conectan a la entrada solar del regulador (PV+ / PV–) respetando la polaridad. En instalaciones con batería, el orden habitual es: primero conectar el regulador a la batería (para que detecte la tensión del sistema y puedas configurar el tipo de batería), y después conectar las placas. Coloca un fusible cerca del positivo de la batería para proteger el cableado, y configura el regulador según el tipo de batería (AGM, gel, plomo, litio, LiFePO4).
Serie o paralelo: diferencias clave
| Tipo de conexión | Voltaje | Amperaje | Uso habitual |
|---|---|---|---|
| Serie | Se suma | Se mantiene | MPPT, más voltaje, menos pérdidas |
| Paralelo | Se mantiene | Se suma | Baja tensión, más tolerancia a sombras |
| Serie-paralelo | Se suma por grupos | Se suma entre grupos | Instalaciones medianas o grandes |
La serie conviene con mayor voltaje, regulador MPPT, distancias de cable, paneles iguales y sin sombras importantes. El paralelo conviene si quieres mantener el voltaje bajo, hay sombras parciales o necesitas más corriente. La mixta (serie-paralelo) equilibra voltaje y amperaje cuando hay muchos paneles.
A favor: mayor voltaje útil, menor caída de tensión (paneles lejos del regulador), menos intensidad en el cableado y buena adaptación a MPPT. En contra: una sombra en una placa afecta a toda la cadena; el panel más débil limita la corriente; y el riesgo principal es superar la tensión máxima del regulador. Por eso la serie funciona mejor con paneles iguales, misma orientación e inclinación.
Errores frecuentes al conectar placas en serie
Los más comunes: confundir positivo y negativo; no calcular el Voc total (no basta con el Vmp); superar el límite del regulador (si admite 100V y tu serie llega a 120V, no sirve); mezclar paneles incompatibles; no usar fusibles ni seccionador; conectar los paneles antes que la batería en reguladores que necesitan detectarla primero; y no tener en cuenta las sombras (una pequeña puede reducir bastante la producción de toda la serie). Para mantener el sistema, revisa periódicamente los conectores MC4, mide la tensión si baja la producción, limpia los paneles y vigila sombras nuevas.
